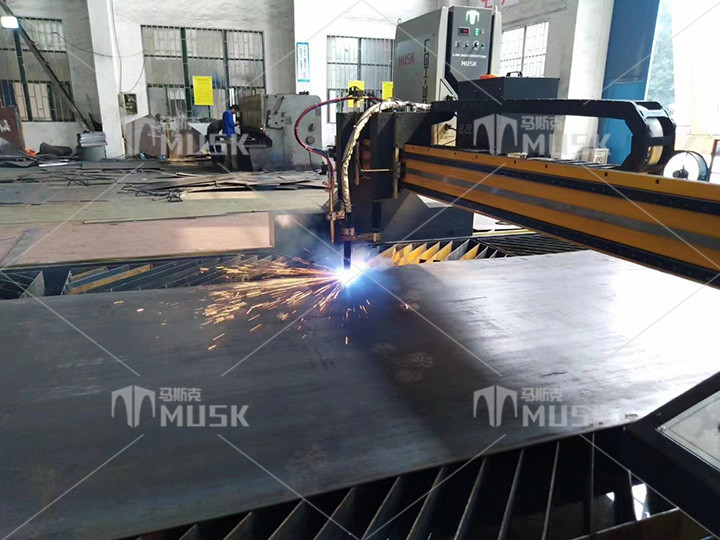

PWGS系列数控切割机


产品概述
● PWGS系列数控等离子/火焰切割机是我公司为配套金属结构件加工而自行开发的一种高效率钢板自动切割下料设备,可纵向和横向直线切割,也可以圆弧曲线的任意方位切割,切割表面粗糙度及精度高、变形小。该机具有结构合理、操作简单等优点。
● 该系列数控切割机组成部分包括数控系统、驱动系统、控制系统、机械传动系统、气路切割系统。该机主要用于金属板材平面各种形状的火焰与等离子双用切割,功能齐全、自动化程度高、配置专业、切割精度高、切割质量好、动态稳定性好。CNC系统、伺服系统采用性能优良,方便的人机界面,简单的操作,丰富的软件及高质量硬件配置,全方位的保护措施为用户提供一个高品质的产品。


基本配置
机架形式 龙门式框架结构,整体回火喷沙处理
导轨间距 4000mm
导轨长度 12000mm
导轨型号 43KG/米重轨,每根/2米
驱动方式 (松下)伺服双边驱动
数控系统 上海方菱F2500B
操作台位置 座式,右操作
电控部分 正泰电器  1套
数控割炬移动体 铝制  1套
驱动系统 日本松下伺服  3套
减速系统 苏州HFR       3套
横向机械传动 精密齿轮齿条及导轨  1套
纵向机械传动 精密齿轮齿条  2套
横向布线 拖链  1套
数控火焰割炬 1套

功能配置
纵横向电子限位开关 4套
纵向机械限位装置 2个

技术指标
有效切割宽度 ≤3200 mm
有效切割长度 ≤10000 mm
火焰切割厚度 5-200mm
空程行走速度 20- 6000 mm/mi无级可调
火焰切割材质 碳钢
割炬升降行程 ≤150mm
整机精度标准 符合JB/T5102-1999
直线定位精度 ± 0.2 mm / 1 m
直线重复精度 ± 0.2 mm / 1 m
综合画线精度 划800×800MM方格,对角线,回圆点精度± 0.2 mm
速度误差 3%
切割粗糙度(质量切割) Ra≤12.5
切割介质 丙烷,氧气

工作条件
环境温度 -10℃~+40℃
相对湿度 ≤95%无冷凝
周边环境 通风,无较大冲击
电源电压 220V(AC)±10%
电源频率 50HZ±1HZ
主机输入功率 3KW
氧气入口压力 0.8~1 Mpa

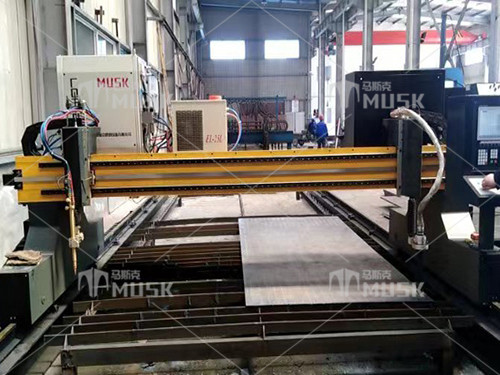

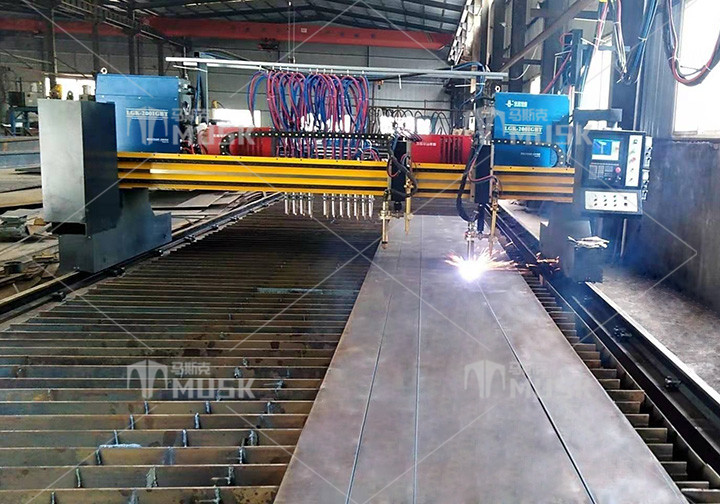

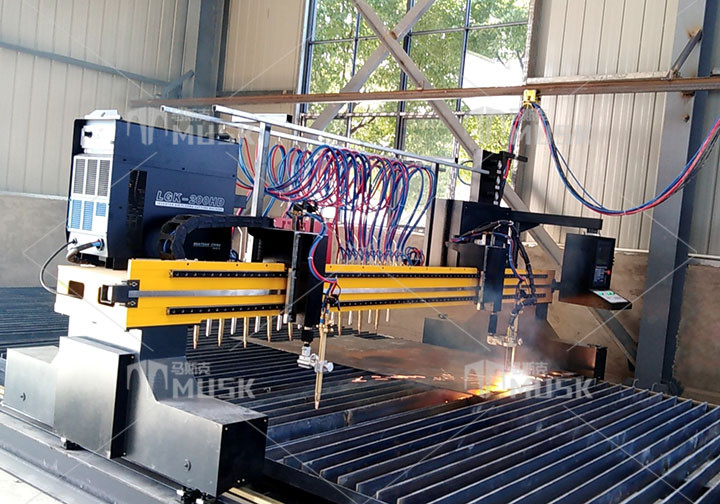

结构特点
图片及结构部位名称 特色说明
设计特色:该设备结构稳定,造型美观,长寿命
机架形式:宽体龙门式,适合大跨距切割
端梁定位:采用四点定位,重心稳定,良好的动态平衡
加工方式:焊接、整机炉内回火、表面喷沙处理并喷涂环氧底漆
去应力处理:整机回火处理,并震动时效双处理手段,可保证去除焊接应力
驱动方式:日本松下双边伺服驱动
传动方式:齿轮齿条伺服高精度定位传动
连接方式:齿轮齿条弹性啮合连接
承载方式:四轮承载,外球面大滚轮
保护措施:前后端有清洁除尘铜皮装置

电器控制柜特点:专业机箱厂定制,大尺寸箱体散热快,外形美观密封性能好,有效提高数控系统电器元件使用寿命,内部电器元件布置合理,便于维护。

传动齿轮加工方式:该齿轮采用45号钢经过精密滚齿加工后齿面淬火处理达到HRC40-45,再经过高精密磨齿加工使齿轮精度达到精度标准,从而保证机器在运行过程中的累积误差降低,从而提高整机切割质量精度。

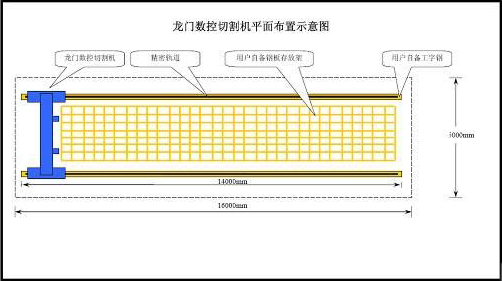

平面布置效果图
